一、聚对苯二甲酸丁二醇酯（PBT）的概述
聚对苯二甲酸丁二醇酯（Polybutylene terephthalate），又名聚对苯二甲酸四次甲
基酯。简称PBT。它是对苯二甲酸与1,4-丁二醇的缩聚物。

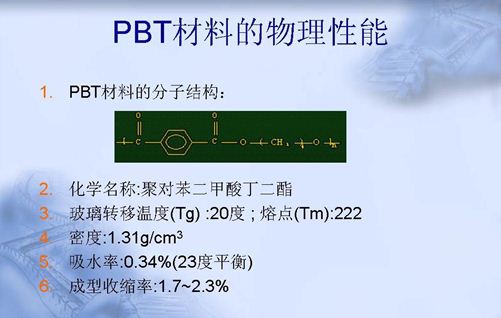

二、PBT的应用（通常指改性品种）；

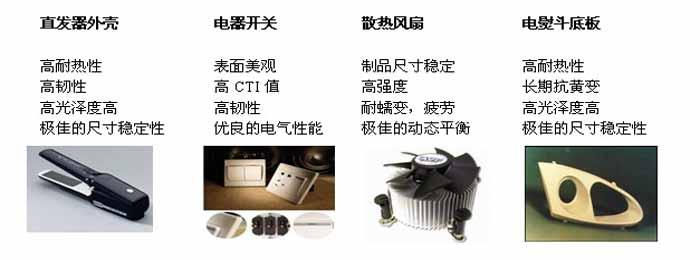

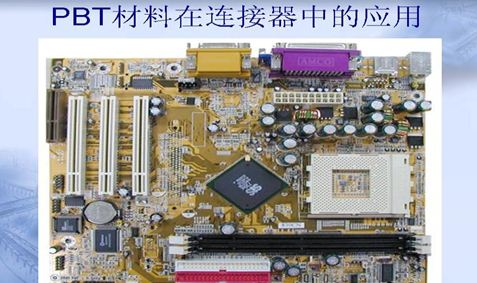

电子电器：连接器、开关零件、家用电器、配件零件、小型电动罩盖或（耐热性、阻燃性、 电气绝缘性、成型加工性）；
汽车：外装零件——发动机放热孔罩等；内部零部件——主要有内镜撑条、刮水器支架和控制系统阀；汽车电器零件——汽车点火线圈绞管和各种电器连接器等。
机械设备：视频磁带录音机的带式传动轴、电子计算机罩、水银灯罩、电熨斗罩、烘烤机零件以及大量的齿轮、凸轮、按钮、电子表外壳、照相机的零件（有耐热、阻燃要求）
三、PBT塑料的粘接、工艺特点、加工条件：
根据不同需要，可以选择以下粘合剂：
1. TG-3200：单组分常温固化软弹性防震粘合剂，耐高低温，但粘接速度慢，胶水通
常要1天或几天时间才能固化完毕。
2. TS-8602瞬间粘接剂，可以数秒钟或数十秒钟快速粘合PBT，但胶层硬脆，不耐水。
3. TE-9270类，双组分胶，胶层柔软，适合PBT大面积粘接或复合。但耐高温性能较
差。
4.TE-9249类胶：双组分胶，耐高温。
5. sili-1706:单组份室温硫化胶，固化后是弹性体具有优秀的防水，防震粘合剂，耐高
低温， 1-2mm厚度的话，5-6小时基本固化，有一定的强度。完全固化的话需要
至少24小时。单组份，不需要混合，挤出后涂抹静置即可，无需加温。

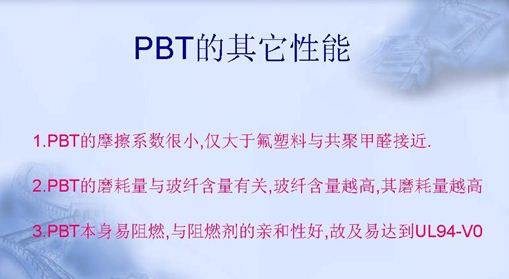

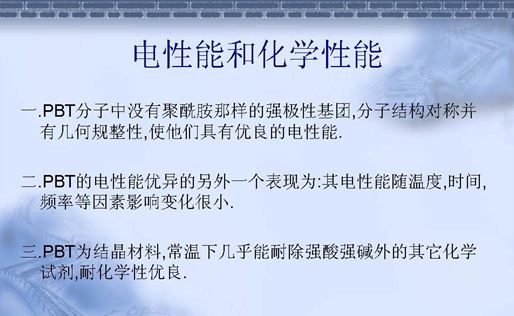

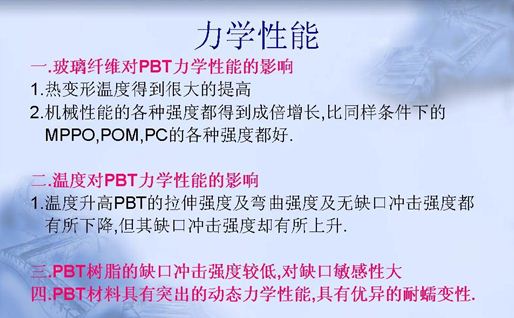

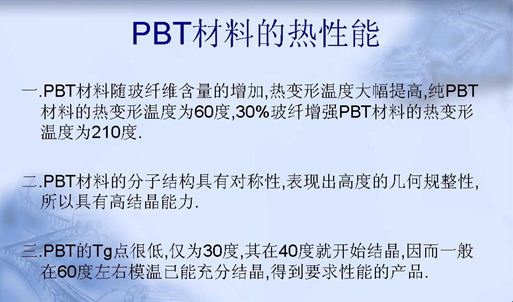

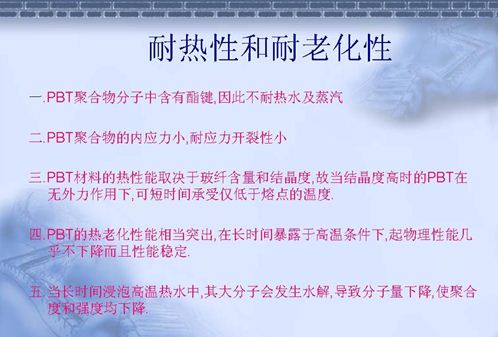

PBT的工艺特点
PBT注塑之前一定要在110～120℃的温度下干燥3小时左右，成型加工温度为250～270℃，模温控制在50～75℃为宜。因该料从熔融状态一经冷却，则会立即凝固结晶，故其冷却时间较短；若喷嘴温度控制不当（偏低），流道（水口）易冷却固化，会出现堵嘴现象。若料筒温度超过275℃或熔料在料筒中停留时间超过30分钟，易引起材料分解变脆。PBT注塑时需用较大水口进胶，不宜使用热流道系统，模具排气要良好，宜用“高速、中压、中温”的条件成型加工，防火料或加玻纤的PBT水口料不宜再回收利用，停机时需用PE或PP料及时清洗料管，以免碳化。
PBT的加工条件：
|
干燥温度（℃）
|
110～120
|
干燥时间约（hr）
|
2～3
|
|
模具温度（℃）
|
50～75
|
残料量（mm）
|
2～6
|
|
熔胶温度（℃）
|
250～270
|
背压（MPa）
|
5～10
|
|
注射压力（MPa）
|
100～140
|
锁模力约(ton/in2)
|
3～4
|
|
注 塑 速 度
|
高 速
|
回料转速(rpm)
|
70～90
|
|
螺 杆 类 别
|
标 准 螺 杆（直 通 式 喷 嘴）
|
|
停 机 处 理
|
关料闸啤清即可
|
碎料翻用（%）
|
15～25
|
|
备注：防火PBT需要用PE料过炮，水口料不宜回收利用。
|
PBT的模具制作：
|
合 适 壁 厚mm）
|
1.5～4（排气要充分）
|
|
浇 口 设 计
|
不宜用热流道系统；大部分浇口均宜，因为需高速注塑，
|
|
浇口通常要较大，针点形、潜水浇口的直径应为1.5mm
|
|
收 缩 率 （%）
|
1.7～.2.3%，成型后48小时内仍有少许收缩（0.05%）
|

|
